互感器的分类2

按绝缘介质分类

1、干式电流互感器:由普通绝缘材料经浸漆处理作为绝缘。

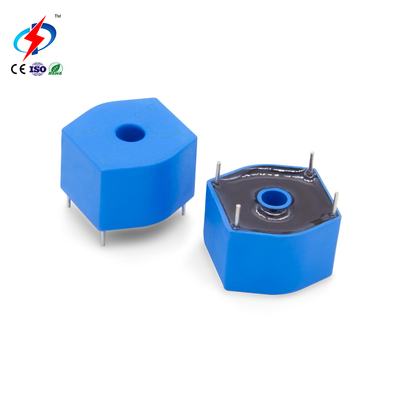

2、浇注式电流互感器:用环氧树脂或其他树脂混合材料浇注成型的电流互感器。
3、油浸式电流互感器:由绝缘纸和绝缘油作为绝缘,一般为户外型。

4、气体绝缘电流互感器:主绝缘由气体构成。


按安装方式分类

1、贯穿式电流互感器:用来穿过屏板或墙壁的电流互感器。
2、支柱式电流互感器:安装在平面或支柱上,兼做一次电路导体支柱用的电流互感器。
3、套管式电流互感器:没有一次导体和一次绝缘,直接套装在绝缘的套管上的一种电流互感器。

4:母线式电流互感器:没有一次导体但有一次绝缘,直接套装在母线上使用的一种电流互感器。


按原理分类

1、电磁式电流互感器:根据电磁感应原理实现电流变换的电流互感器。
2、电子式电流互感器:
例如 (1)光学电流互感器是指采用光学器件作被测电流互感器,光学器件由光学玻璃、全光纤等构成。
(2)空心线圈电流互感器。又称为Rogowski线圈式电流互感器。空心线圈往往由漆包线均匀绕制在环形骨架上制成,骨架采用塑料、陶瓷等非铁磁性材料,其相对磁导率与空气的相对磁导率相同,这是空心线圈有别于带铁心的电流互感器的一个显著特征。
(3)铁芯线圈式低功率电流互感器(LPCT)。它是传统电磁式电流互感器的一种发展。其按照高阻抗电阻设计,在非常高的一次电流下,饱和特性得到改善,扩大了测量范围,降低了功率消耗,可以无饱和的高准确度测量高达短路电流的过电流、全偏移短路电流,测量和保护可共用一个铁心线圈式低功率电流互感器,其输出为电压信号。
